Les variantes du Lo Shu : rotations, symétries et complément

Le carré magique Lo Shu est le plus célèbre des carrés magiques d’ordre 3.

Sous sa forme moderne la plus courante, il s’écrit :

4  9  2
3  5  7
8  1  6

Chaque ligne, chaque colonne et chaque diagonale donne la même somme :

15

Mais ce carré ne doit pas être regardé comme une forme unique et figée. À partir de cette disposition, on peut produire plusieurs variantes par rotation et par symétrie.

Ces variantes conservent toutes la même propriété magique. Elles sont donc équivalentes du point de vue mathématique. Pourtant, visuellement et symboliquement, elles ne racontent pas exactement la même chose.

Cet article propose de distinguer trois niveaux de lecture :

1. la lecture mathématique ;
2. la lecture géométrique ;
3. la lecture symbolique ou traditionnelle.

Une seule structure, huit orientations

Dans un carré magique normal d’ordre 3, on utilise les nombres de 1 à 9 une seule fois chacun.

Le Lo Shu est particulier parce que toutes ses variantes normales d’ordre 3 peuvent être obtenues à partir d’une même structure par les transformations du carré :

• rotation de 0° ;
• rotation de 90° ;
• rotation de 180° ;
• rotation de 270° ;
• symétrie gauche-droite ;
• symétrie haut-bas ;
• symétrie selon la diagonale principale ;
• symétrie selon la diagonale secondaire.

Ces huit transformations forment ce que l’on appelle, en géométrie, les symétries du carré.

Autrement dit, on peut déplacer le Lo Shu dans l’espace sans casser sa magie.

La forme de référence

Prenons comme forme de référence :

4  9  2
3  5  7
8  1  6

Dans cette orientation :

• le 5 est au centre ;
• le 1 est en bas ;
• le 9 est en haut ;
• le 3 est à gauche ;
• le 7 est à droite ;
• le saut de 1 vers 2 se fait vers la droite.

On peut voir cette forme comme le point de départ de toutes les autres.

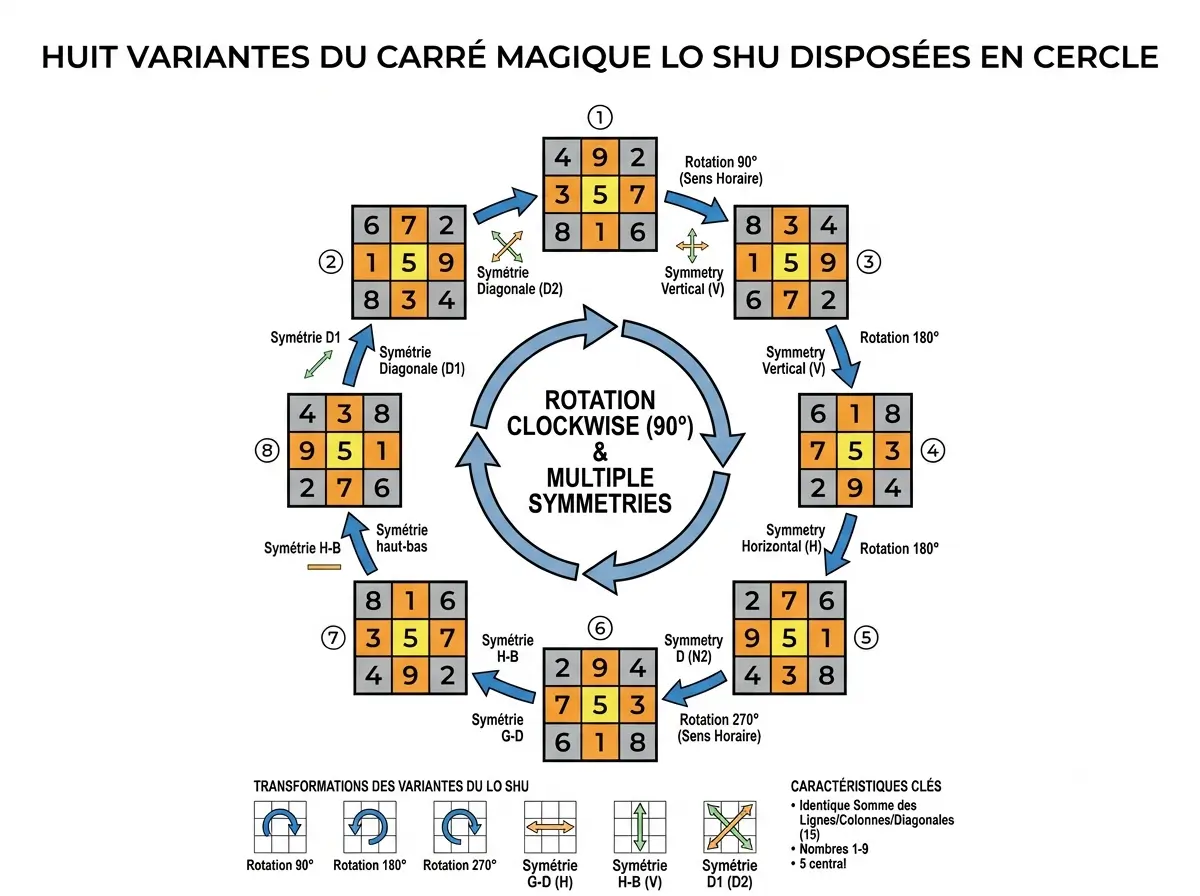

Les huit variantes du Lo Shu

Voici les huit variantes obtenues par rotations et symétries.

1. Variante de référence

4  9  2
3  5  7
8  1  6

• Position du 1 : bas
• Saut de 1 vers 2 : vers la droite
• Constante magique : 15

2. Rotation de 90° horaire

8  3  4
1  5  9
6  7  2

• Position du 1 : gauche
• Saut de 1 vers 2 : vers la droite
• Constante magique : 15

3. Rotation de 180°

6  1  8
7  5  3
2  9  4

• Position du 1 : haut
• Saut de 1 vers 2 : vers la gauche
• Constante magique : 15

4. Rotation de 270° horaire

2  7  6
9  5  1
4  3  8

• Position du 1 : droite
• Saut de 1 vers 2 : vers la gauche
• Constante magique : 15

5. Symétrie gauche-droite

2  9  4
7  5  3
6  1  8

• Position du 1 : bas
• Saut de 1 vers 2 : vers la gauche
• Constante magique : 15

6. Symétrie haut-bas

8  1  6
3  5  7
4  9  2

• Position du 1 : haut
• Saut de 1 vers 2 : vers la droite
• Constante magique : 15

7. Symétrie selon la diagonale principale

4  3  8
9  5  1
2  7  6

• Position du 1 : droite
• Saut de 1 vers 2 : vers la gauche
• Constante magique : 15

8. Symétrie selon la diagonale secondaire

6  7  2
1  5  9
8  3  4

• Position du 1 : gauche
• Saut de 1 vers 2 : vers la droite
• Constante magique : 15

Tableau synthétique des variantes

Variante	Position du 1	Saut de 1 vers 2	Lecture symbolique possible
Référence	Bas	Droite	Feu, orientation favorable
Rotation 90°	Gauche	Droite	Eau, orientation favorable
Rotation 180°	Haut	Gauche	Feu, orientation inverse
Rotation 270°	Droite	Gauche	Air, orientation inverse
Symétrie gauche-droite	Bas	Gauche	Feu, orientation inverse
Symétrie haut-bas	Haut	Droite	Feu, orientation favorable
Symétrie diagonale principale	Droite	Gauche	Air, orientation inverse
Symétrie diagonale secondaire	Gauche	Droite	Eau, orientation favorable

Ce tableau distingue volontairement deux choses :

• la transformation géométrique ;
• la lecture symbolique possible.

Mathématiquement, toutes ces variantes sont équivalentes. Symboliquement, certaines traditions peuvent accorder de l’importance à l’orientation du carré.

Le rôle du nombre 5

Dans toutes les variantes, le 5 reste au centre.

C’est une propriété fondamentale du Lo Shu.

Le centre ne bouge pas lorsqu’on applique une rotation ou une symétrie. Il agit comme un point fixe. Tous les autres nombres tournent ou se réfléchissent autour de lui.

Cette stabilité du 5 explique pourquoi il est souvent interprété comme un point d’équilibre.

Dans une lecture purement mathématique, le 5 est central parce qu’il est la moyenne des nombres de 1 à 9 :

(1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9) / 9 = 5

Dans une lecture symbolique, il peut devenir le pivot, l’axe, le centre ou le lieu de médiation entre les directions.

Les paires complémentaires

Le Lo Shu possède une autre propriété très élégante : les nombres opposés autour du centre donnent toujours 10.

Dans la forme de référence :

4 + 6 = 10
9 + 1 = 10
2 + 8 = 10
3 + 7 = 10

Le centre vaut 5.

Cette organisation explique en partie la stabilité du carré. Les nombres ne sont pas placés au hasard : ils sont disposés selon une logique de compensation autour du centre.

Le Lo Shu est donc à la fois :

• un carré de somme ;
• un carré de symétrie ;
• un carré de complément.

Le complément du Lo Shu

Le complément d’un carré magique normal d’ordre 3 consiste à remplacer chaque nombre n par :

10 - n

Ainsi :

1 devient 9
2 devient 8
3 devient 7
4 devient 6
5 reste 5
6 devient 4
7 devient 3
8 devient 2
9 devient 1

Appliqué au Lo Shu de référence :

4  9  2
3  5  7
8  1  6

on obtient :

6  1  8
7  5  3
2  9  4

Ce carré est précisément la rotation de 180° du Lo Shu initial.

C’est une observation intéressante : pour le Lo Shu, le complément ne produit pas une structure extérieure à la famille. Il correspond à l’une des huit variantes.

Le saut de cavalier entre 1 et 2

Une autre manière d’observer les variantes consiste à suivre le passage du nombre 1 au nombre 2.

Dans toutes les variantes du Lo Shu, le déplacement de 1 vers 2 ressemble à un saut de cavalier :

• deux cases dans une direction ;
• une case dans l’autre direction.

Ce motif rappelle le déplacement du cavalier aux échecs.

Dans la forme de référence :

4  9  2
3  5  7
8  1  6

le 1 est en bas, et le 2 est en haut à droite. Le mouvement de 1 vers 2 se fait donc vers la droite.

Dans une symétrie gauche-droite :

2  9  4
7  5  3
6  1  8

le 1 est encore en bas, mais le 2 est en haut à gauche. Le mouvement de 1 vers 2 se fait alors vers la gauche.

Cette distinction droite/gauche est purement géométrique au départ. Mais dans certaines lectures symboliques, elle peut prendre un sens particulier.

Lecture ésotérique arabe : prudence et transmission

Dans certaines traditions ésotériques arabes liées aux carrés numériques, aux awfāq et aux carrés de type budūḥ, l’orientation du carré peut recevoir une interprétation.

La grille de lecture rapportée ici est la suivante :

1 en bas    → caractère feu
1 en haut   → caractère feu
1 à gauche  → caractère eau
1 à droite  → caractère air

À cela s’ajoute une seconde distinction :

saut de 1 vers 2 à droite → carré orienté pour faire du bien
saut de 1 vers 2 à gauche → orientation contraire

Il faut être clair : cette lecture ne relève pas de la démonstration mathématique. Elle appartient au domaine des traditions symboliques, ésotériques ou culturelles.

Elle ne change aucune propriété arithmétique du carré. Elle propose seulement une interprétation de son orientation.

Sur Mystimath, cette distinction est importante :

• la propriété magique est vérifiable ;
• la transformation géométrique est démontrable ;
• l’interprétation symbolique doit être présentée comme une lecture culturelle, non comme une vérité mathématique.

Une même structure, plusieurs langages

Le Lo Shu peut donc être lu dans plusieurs langages.

En langage mathématique :

toutes les lignes, colonnes et diagonales valent 15

En langage géométrique :

les huit variantes sont obtenues par rotations et symétries

En langage combinatoire :

le Lo Shu représente l’unique structure normale d’ordre 3, à transformation près

En langage symbolique :

l’orientation, la position du 1 et le saut de 1 vers 2 peuvent recevoir une signification

Ces langages ne s’excluent pas, mais il faut éviter de les confondre.

La force du Lo Shu vient justement de cette superposition : il peut être un exercice d’école, un objet de recherche, une figure historique, un symbole culturel ou une image de l’équilibre.

Pourquoi les variantes sont utiles dans Mystimath

Documenter les variantes du Lo Shu permet de mieux structurer la base Mystimath.

Au lieu de stocker huit carrés comme s’ils étaient totalement indépendants, on peut reconnaître qu’ils appartiennent à une même classe.

Cela permet de distinguer :

• la structure fondamentale ;
• ses transformations ;
• ses variantes visuelles ;
• ses lectures symboliques ;
• ses usages pédagogiques.

Cette approche évite de multiplier artificiellement les objets. Elle permet aussi de mieux comprendre les familles de carrés magiques plus complexes.

Ce qui est simple avec le Lo Shu devient essentiel pour les carrés d’ordre supérieur : il faut savoir si deux carrés sont vraiment différents ou s’ils sont seulement liés par rotation, symétrie ou complément.

Application pédagogique

Le Lo Shu est un excellent support pour une activité en classe.

On peut proposer aux élèves :

1. de vérifier la constante magique ;
2. de faire tourner le carré ;
3. de produire ses symétries ;
4. de comparer les positions du 1 ;
5. de suivre le déplacement de 1 vers 2 ;
6. de repérer les paires complémentaires ;
7. de discuter la différence entre propriété mathématique et interprétation symbolique.

Cette activité permet d’aborder plusieurs notions :

• addition ;
• symétrie ;
• rotation ;
• coordonnées dans une grille ;
• invariants ;
• transformation ;
• esprit critique.

Le dernier point est important. Un même objet peut avoir une dimension mathématique et une dimension culturelle. L’enjeu est d’apprendre à les lire sans les confondre.

À retenir

Les variantes du Lo Shu montrent qu’une structure magique peut rester identique dans son principe tout en changeant d’apparence.

Les huit variantes conservent :

• les nombres de 1 à 9 ;
• le 5 au centre ;
• la constante magique 15 ;
• les paires complémentaires ;
• la propriété des lignes, colonnes et diagonales.

Mais elles changent :

• l’orientation ;
• la position du 1 ;
• le sens du saut de 1 vers 2 ;
• la lecture symbolique éventuelle.

Le Lo Shu est donc un petit objet, mais un grand laboratoire.

Il permet de passer de la vérification arithmétique à la géométrie des transformations, puis à l’histoire des interprétations.
